多參數監護儀質量控制及檢測方法

發布時間：2024-09-12 09:31 熱度：768

多參數監護儀能為醫學臨床診斷提供重要的病人信息，通過各種功能模塊，可實時檢測人體的心電信號、心率、血氧飽和度、血壓、呼吸頻率和體溫等重要參數，實現對各參數的監督報警。信息存儲和傳輸，是一種監護病人的重要設備。

市場上的監護儀可以檢測多種生命體征，如心電(ECG),呼吸（RESP），無創血壓（NIBP），體溫，血氧飽和度（SpO2），有創血壓（IBP），心輸出量（CO）等，在臨床搶救治療中起到至關重要的作用，其安全性和有效性是對多參數監護儀質量控制的基本要求，關系到監護患者的安全和健康。

工作原理

便攜式微電腦多參數生理監護儀的主機由兩個16位微控制器80C196組成。

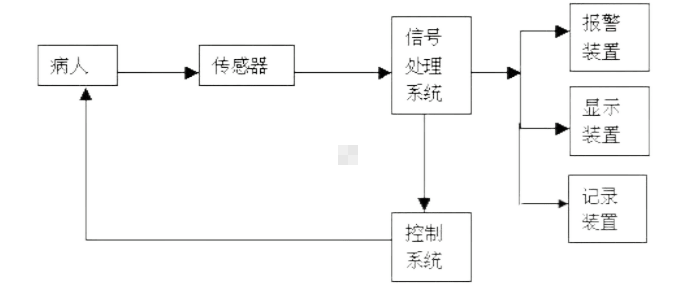

系統通過信號檢測與預處理模塊將生物醫學信號轉換成電信號，并進行干擾抑制、信號濾波和放大等預處理。然后，通過數據提取與處理模塊進行采樣、量化，并對各參數進行計算分析，結果與設定閾值比較，進行監督報警，將結果數據實時存儲到RAM，并可實時傳送至PC機上，在PC機上可實時顯示各參數值。

1631153030(1)

監護儀質量檢測

為保證多參數監護儀的安全性和有效性，國家對監護儀的生產和使用制定了一系列相關的標準和規程，涉及到監護儀的首次檢定、后續檢定和使用中的檢驗。

GB9706.1-2007 醫用電氣設備D一部分：安全通用要求

GB/T14710-1993 醫用電氣設備環境要求及試驗方法

GB9706.25-2005 心電監護設備專用安全要求

JJG 760-2003 心電監護儀檢定規程

JJG 692-1999 數字式電子血壓計（靜態）檢定規程

1、外觀檢測

監護儀應標有下列標志：監護儀名稱、型號、制造廠名（或商標）、出廠編號、出廠日期和電源電壓、制造計量器具許可證。后續檢定或使用中檢驗的監護儀不得有影響正常工作的機械損傷，所有旋鈕、開關應牢固可靠，定位正確。

2、工作性能檢測

2.1 心電功能

心電功能應具有報警功能及取消報警功能。有記憶示波功能的監護儀，應具有凍結和解凍功能。連續增益轉換式監護儀的增益調節器，應能將顯示增益調到大于 20 mm/mV。

2.2 袖帶氣密性

無創血壓檢定儀對監護儀加壓至測量上限 90%~1任意位置后，自動切斷氣源，并穩壓 2 min，袖帶在第 3 min 內壓力下降值不大于 0.5 kPa(或 4 mmHg)。

2.3 血壓報警功能

監護儀在收縮壓和舒張壓壓力測量范圍內，應具有可設置上、下限報警和消除報警功能。

2.4 無創血壓自動測量周期設置功能

監護儀應具有自動測量時間間隔設置功能，監護儀應能按設定的時間間隔進行自動測量。

2.5 過壓保護和自動卸壓功能

當袖帶壓力超過過壓保護值時，應能自動卸壓。監護儀在加壓測量過程中，如突然斷電，應能快速放氣。

2.6 血氧飽和度報警功能

在血氧飽和度測量范圍內，應具有可設置上、下限報警和消除報警功能。

3、檢測條件

環境條件

環境溫度：（ 23±5） ℃ ；

相對濕度：≤ 80%；

供電電源： 220V±22V； 50 Hz±1Hz。

周?chē)h(huán)境無影響監護儀正常工作的強磁場干擾和震動，具備良好的接地裝置。

4、檢測設備

SECULIFE NIBP是一款專門針對監護儀的專業的多參數患者模擬設備，可以提供無創血壓，有創血壓,心電圖，溫度，心律不齊，呼吸，泄露診斷等多種功能的模擬檢測。

小而緊湊的設計卻具有豐富的功能SECULIFE NIBP能滿足在醫療技術領域的當前要求。注多功能和寬量程并存，在市場上，很難找到另一款儀器能達到類似功能。

特點

— 可模擬無創血壓，有創血壓，心電圖，溫度，心律不齊，呼吸，泄露診斷等

— 可擴充血氧飽和度測量一兼容SECULIFE OX1

— 小巧，便攜，非常輕，單鍵易操作

— 0到500mm汞柱標準壓力，與實際壓力測量±1%誤差

— 數字壓力值補償

— 總壓力和BP波形顯示

— 可用模式：成年人，新生兒，高血壓患者和低血壓患者

— 多樣的顯示屏幕和字符大小

— 可以?xún)?nèi)置程序用于擴展

— RS232通信接口
