標準：
GB9706.1-2007(IEC60601)醫用電氣設備首部分：安全通用要求
YY/T 0841-2011 (IEC62353-2007)醫用電氣設備 醫用電氣設備周期性測試和修理后測試
JJG 639-1998 醫用超聲診斷儀超聲源檢定規程
JJG 394-1997 超聲多普勒胎兒監護儀超聲源檢定規程（-患者漏電流測試）
SafeTest 60是一個性能完整、穩固且專業的醫療電氣安全分析儀。它很適合用來測試大量無患者導聯測試的醫療設備和實驗室設備，如電刀，醫療床、抬升機、輸液泵、持續型正壓呼吸輔助器（CPAP）和離心機等設備。
其擁有全彩顯示屏幕和彩色編碼的使用界面，可以通過按鍵輕松選擇所需的測試，同時快速步進的測試程序使得測試過程迅速可靠。
雖然體積小，SafeTest 60包括一系列安全測試，以符合國際安全標準，包括對IEC 60601，62353，61010和NFPA-99的漏電測試，對62353，61010和NFPA-99的接地測試，和IEC 62353的絕緣測試。

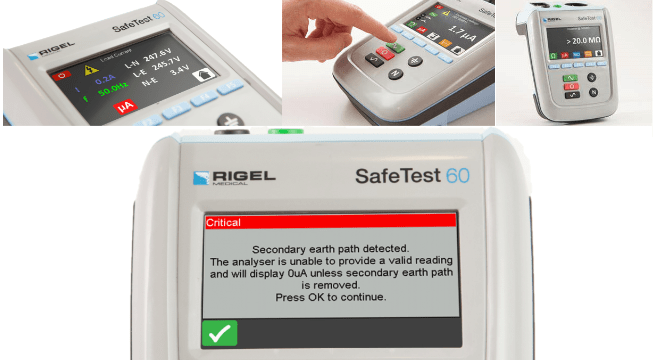

完全手動控制提供了執行所需特定測試的優點，并為用戶提供對電源周期的充分掌控，使測試簡單方便又快速。次要接地路徑（secondary earth/ground）的自動警告確保用戶在做出無效數據時能夠查覺到，從而保證每次都能在首要時間獲得正確且精準的測試結果。
SafeTest 60具有各種電源配置，以調節當?shù)睾蛧?guó)際市場，也有提供標準的防護性手提箱。
SafeTest 60的用戶類型
參與醫療設備測試不需要患者測試導線，例如醫療床、手術臺、輸液泵、醫用電刀，抬升機、持續型正壓呼吸輔助器（CPAP）、抽吸泵、牙醫椅、醫療秤、家庭護理設備等。
工程師在醫療環境中測試實驗室設備和產品。
電氣性能/分析功能
IEC60601（GB9706.1醫用電氣設備安全規范） 保護接地阻抗測量 對地漏電流測量 外殼漏電流測量 患者漏電流（需選配MD測試單元） 加載電流測量 絕緣阻抗測量 點對點測試（電阻，電流） | NFPA-99： 保護接地阻抗測量 對地漏電流測量 外殼漏電流測量 加載電流測量 絕緣阻抗測量 點對點測試（電阻，電流） |
IEC 61010： 保護接地阻抗測量 接觸電流測量 接觸電壓測量 加載電流測量 絕緣阻抗測量 點對點測量（電阻，電流） | IEC 62353： 保護接地阻抗測量 設備漏電流測量 加載電流測量 絕緣阻抗測量 點對點測量（電阻，電流） |
產品簡介：
醫療設備的場地安裝和調制用電氣安規檢測儀
接地導通 | |
預脈沖 | 65-25A 峰值電流, (0.1 ~ 0.8 ? 分別量測)，用于消除氧化層薄膜電阻的測量誤差 |
脈沖形態 | 指數衰減 |
衰變時間 | 200 – 550μs 到 5%的峰值電流, (0.1 ~ 0.8 ?分別量測) |
測量方法 | 2 線法 |
測量電流 | ＞200mA直流 |
測試電壓 | 4-24Vrms 開路/閉路 |
量程（低） | 0.001 – 0.999Ω ，分辨力0.001Ω |
量程（中） | 1.00 – 9.99 Ω ，分辨力0.01Ω |
量程（高） | 10.0 – 19.9 Ω ，分辨力0.1Ω |
準確度 | ± 1%測量值的, ± 5mΩ |
測試回路保護 | 在4mm輸入端子處，如果加載交流或直流電壓≥30V則測試中斷 |
漏電流測試（加載狀態下） | |
頻率響應 | 提供4種標準可選值 |
GB9706.1（IEC 60601）/ AAMI標準 | 對地漏電流 / 外殼漏電流 / 患者漏電流 |
GB4793.1（IEC 61010）標準 | 接觸電流 / 接觸電壓 |
YY/T 0841（IEC 62353）標準 | 設備漏電流（直接法） |
NFPA-99標準 | 對地漏電流 / 外殼漏電流 |
測試輸出電壓 | 電源網電壓 |
量程 | 0.1- 9999μA (0.1-8000μA 典型值 IEC61010) |
測量/顯示分辨力 | 0.1μA |
準確度 | 量程0.1-1999uA，準確度± 1%， 量程2000-9999uA，準確度± 2% |
電源極性 | 軟鍵控制 |
單一故障條件 | 軟鍵控制零線開路 / 地線開路 |
負載測試 | |
應用 | 火-零，火-地，零-地, |
量程 | 0.0Vac – 300Vac，分辨力0.1Vac |
準確度 | ± 2% ± 2 數字 (10Vac – 270V ac) |
電源頻率 | 45.0 – 66.0Hz ,分辨力 0.1Hz |
量程 | 0.0A – 20.0A |
分辨力 | 0.1A |
準確度 | ±5% ± 2 數字 |
絕緣阻抗 | |
測量方式 | 待測物電源端到地（I類），待測物電源端到外殼（II類） |
加載電壓 | 500VDC @1mA. |
Z大開路/閉路電壓 | ＜600VDC |
量程 | 100KΩ - 20MΩ ± 5% ± 2數字，分辨力 0.01MΩ |
短路電流 | ＜2mA |
點對點測試 | |
測試類型 | 點對點接地電阻 /點對點漏電流 |
電源 | |
Z大額定電流 | 20A @ 120V / 16A @ 230V |
占空比 (@21°C環境) | 16A ~ 20A, 3 min. 開/ 10 min. 閉 10A ~ 15A, 3 min. 開/ 5 min. 閉 0A ~ 10A, 持續 |
網電源 | 90-264Vac 48-64Hz |
重量 | 1.1kg; (僅機體) 2.2kg; (機體加附件) |
尺寸 | 225 x 150 x 100mm (長 x 寬 x 高) |
一般規格 | |
操作語言 | 中文，英文等 |
操作溫度 | 0 ~ 40°C |
濕度 | 0-98% 相對濕度，非凝結 |
存儲溫度 | -10 ~ 50°C |
海拔 | 0 – 2000米 |
防護等級 | IP 40 |
環保等級II | 符合 IEC 60529 |
